Как использовать скорлупу для теплоизоляции трубы

Как использовать скорлупу для теплоизоляции трубы

Неутепленные трубопроводы, расположенные над поверхностью земли или под землей, но недостаточно глубоко, подвержены промерзанию в зимний период. Последствия неизбежны: блокировка работы инженерной сети, прорыв труб, выход из строя оборудования. Эти неприятности легко предотвратить, если правильно выбрать и установить теплоизоляцию. Оптимально для этой цели подходит скорлупа для утепления труб. Она легко монтируется и предотвращает промерзание.

Необходимые свойства и требования к скорлупе для утепления труб

Скорлупа для труб представляет собой цилиндр, надрезанный с одной стороны, либо сегменты, скрепляющиеся между собой по принципу паз-гребень. Изоляцию без пазов можно фиксировать с помощью хомутов, проволоки, клея. После закрепления на поверхности трубы образуется защитный кожух.

Предусмотрены фигурные элементы для изоляции тройников, ответвлений, отводов, углов примыканий. Чтобы соединить скорлупу по длине, используют отдельный фасонный элемент – муфту.

Подобная защита коммуникации не утепляет, но позволяет избежать рассеивания тепла или нагрева из-за высокой температуры окружающей среды.

Скорлупа должна соответствовать диаметру трубопровода, на который она будет монтироваться. Материал, из которого сделана изоляция, должен быть устойчив к воздействию низких и высоких температур.

Основные требования, предъявляемые к теплоизоляции для труб:

  • долгий срок эксплуатации;
  • легкий монтаж;
  • незначительная теплопроводность;
  • устойчивость к механическому воздействию;
  • защита от ожогов при случайном прикосновении;
  • биологическая и химическая пассивность;
  • способность к сохранению постоянной температуры теплоносителя.

Разные материалы обладают отличными друг от друга характеристиками. Учитывая условия, в которых будет установлен утеплитель, можно подобрать скорлупу для труб с подходящими параметрами.

Теплоизоляционные материалы для изготовления скорлупы

Ассортимент современных изоляционных материалов в полной мере соответствует перечисленным требованиям. Скорлупы для утепления труб изготавливают из таких материалов:

  • пенополиуретан;
  • пенополистирол;
  • базальтовый утеплитель;
  • вспененный полиэтилен;
  • синтетический каучук.

Утеплитель изолируют с целью защиты от механических повреждений и увеличения эффективности утепления:

  • фольгой;
  • стеклопластиком и стеклотканью;
  • оцинкованной и нержавеющей сталью.

Пенополиуретан

Пенополиуретан представляет собой материал с мелкопузыристой закрытоячеистой структурой. В нем содержится примерно 95% закрытых ячеек. Скорлупа ППУ для труб имеет следующие технические характеристики:

  • низкую теплопроводность (0,037-0,042 Вт/м2*К);
  • высокую плотность (40-60 кг/м3);
  • не поглощает воду (1,5-3%);
  • рабочий диапазон температуры: от -180°C до +130°C.

Стальной трубопровод перед монтажом скорлупы ППУ для изоляции труб необходимо обработать антикоррозийными составами, потому что образующийся вследствие разности температур конденсат остается под скорлупой и вызывает коррозию.

Фиксация с помощью дополнительных элементов приводит к образованию швов, из-за наличия которых увеличиваются теплопотери. С целью бесшовного соединения сегментов используют полиуретановый клей, свободное пространство рекомендуется заполнить полиуретановой пеной.

Пенополистирол

Скорлупу из пенополистирола используют преимущественно для утепления вентиляционных, водоснабжающих, канализационных трубопроводов, находящихся в земле, поскольку материал имеет низкую устойчивость к ультрафиолету. Он вызывает разрушение структуры. При утеплении надземных коммуникаций необходимо чем-либо оборачивать скорлупу или окрашивать.

  • не впитывает влагу;
  • проявляет устойчивость к биохимическому воздействию;
  • выдерживает значительную статическую нагрузку.
  • пожароопасен;
  • не устойчив к механическому воздействию.

Диапазон рабочей температуры пенополистирола составляет от -50°C до +80°C.

Базальтовый утеплитель

Базальтовую скорлупу рекомендуется использовать для утепления наружного трубопровода. Ее главный недостаток – высокое водопоглощение, которое не удается компенсировать даже с помощью гидрофобных пропиток. Намокнув, скорлупа полностью теряет свои теплоизоляционные свойства. Рабочий диапазон температур: от -40°C до +74°C.

  • небольшой вес;
  • пожарная безопасность;
  • устойчивость к воздействию ультрафиолета;

Недостатки: используется только для утепления пластиковых труб.

Швы скорлупы из базальтовой ваты рекомендуется проклеить армированной лентой или строительным скотчем, а затем окрасить.

Вспененный полиэтилен

Скорлупа из вспененного полиэтилена представляет собой гибкий и легкий материал в виде цилиндра длиной 1,2 или 2 м с прорезью. Рабочий диапазон температур варьируется от -40°C до +95°C. Из-за особой пластичности материала рекомендуется фиксировать его пластиковыми или металлическими затягивающимися хомутами.

  • относительно невысокая цена;
  • имеет свойства паро-, шумо- и теплоизолятора;
  • устойчивость к воздействию агрессивной среды;
  • предохраняет от развития коррозии;
  • экологичность.

Недостатки: впитывает влагу.

Из-за высокой степени водопоглощения приходится выполнять гидроизоляцию скорлупы из вспененного полиэтилена.

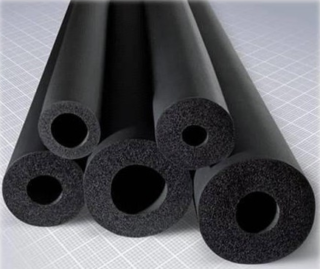

Синтетический каучук

Синтетический каучук превосходит многие материалы по своим эксплуатационным характеристикам. Теплоизоляционная скорлупа из этого материала выпускается в виде цилиндров с продольным разрезом, которые можно монтировать путем надевания кожуха на трубопровод и склеивания по разрезу.

  • устойчивость к ультрафиолету;
  • стойкость к агрессивным средам;
  • минимальный уровень водопоглощения;
  • эффективное утепление;
  • паронепроницаемость;
  • длительный срок службы;
  • устойчивость к механическому воздействию.

С целью улучшения внешнего вида изоляцию окрашивают краской.

Размеры и диаметры

Скорлупа применяется для теплоизоляции надземных и подземных коммуникаций. Защитный кожух образуется из двух и более сегментов, соединяемых между собой. Чем больше диаметр скорлупы, тем больше сегментов. Скорлупа из мягкого и гибкого материала, например вспененного полиэтилена, может быть выполнена в виде цилиндра с продольным разрезом. Скорлупы из относительно плотного материала, предназначенные для труб малого диаметра, до 2 дюймов, состоят из полуцилиндрических сегментов. Если диаметр трубы от 2 до 3 дюймов, сегментов уже 3. Для труб большего диаметра предназначены скорлупы, состоящие из сегментов в четверть круга.

Внутренний диаметр скорлупы должен совпадать с наружным диаметром трубы.

Толщина утеплителя, из которого сделана скорлупа, варьируется от 9 до 90 мм. Утеплитель с большим диаметром и толщиной будет стоить дороже. По этому параметру скорлупу подбирают с учетом требований к эффективности теплоизоляции.

Размеры по длине также колеблются от 1 до 2 м. Последняя характеристика определяется удобством транспортировки, изготовления и монтажа.

Преимущества скорлупы для утепления труб

Более всего подходит для утепления труб пенополиуретановая скорлупа. Этот утеплитель характеризуется рядом преимуществ:

  • многократное использование;
  • устойчивость к механическим, биологическим, химическим, атмосферным воздействиям за счет высокой плотности и химического состава, в том числе устойчивость к грызунам и вредителям;
  • долговечность;
  • легкий и быстрый монтаж при любой температуре;
  • возможность монтажа без использования дополнительных крепежных элементов;
  • экологичность;
  • быстрый демонтаж при необходимости ремонта участка трубопровода;
  • использование при утеплении подземных и надземных коммуникаций;
  • не утяжеляет конструкцию;
  • проявляет инертность к грибкам и плесени;
  • малый вес;
  • незначительный коэффициент теплопроводности;
  • шумоизоляционные свойства.

При температуре трубопровода выше +150°C утеплитель коксуется. Кроме того, он разрушается под воздействием ультрафиолетовых лучей, поэтому необходимым условием утепления надземных коммуникаций является наличие защитного покрытия.

Основы монтажа и эксплуатации

Перед тем как установить скорлупу, трубы необходимо осмотреть, исключить риск протечек. Затем следует очистить трубопровод от следов коррозии и покрыть грунтовкой дважды.

Сегменты утеплителя следует устанавливать со смещением продольных швов на 5-10 см. Чтобы качество изоляции было более высоким, стыки нужно проклеить фольгированным или обычным скотчем.

Закрыв трубопровод защитным кожухом, следует закрепить утеплитель хомутами, проволокой или стальной лентой. Затем поверх скорлупы, если отсутствует заводское защитное покрытие, оборачивают рубероид, стеклоткань или толь. Защиту также закрепляют пластиковыми либо металлическими хомутами. Стыки промазывают клеем, чтобы уменьшить теплопотери.

Вдвоем за 8-часовой рабочий день можно утеплить до 150 м трубопровода.

Сфера применения

Скорлупа для изоляции труб из пенополиуретана или другого материала применяется с целью поддержания постоянной температуры циркулирующей внутри магистрали среды, для защиты людей от ожогов при высокой или низкой температуре трубы. Этот материал применяется для изоляции:

  • канализационных труб;
  • охлаждающих магистралей;
  • сетей горячего и холодного водоснабжения;
  • систем химического синтеза;
  • трубопроводов в нефтяной и газовой отрасли.

Высокая скорость и легкость монтажа выделяют скорлупу среди утепляющих материалов другого форм-фактора. Благодаря высокой эффективности изоляции, экологичности, удобству использования скорлупа для утепления труб пользуется популярностью в сфере государственного и частного строительства, промышленности.

Скорлупа ппу для теплоизоляции труб

Во время движения рабочей жидкости по трубопроводу её температура меняется под воздействием внешних факторов. Чтобы сохранить первоначальную температуру содержимого труб на протяжении всего пути и доставить конечному потребителю, существует теплоизоляция труб.

Скорлупа ППУ является наилучшим способом утепления трубопровода. Она представляет собой два полуцилиндра из пенополиуретана, которые надеваются на трубу и фиксируются с помощью замков. Благодаря широкому ассортименту размеров всегда можно найти изоляцию, соответствующую диаметру конкретного трубопровода.

Применение и особенности монтажа

Скорлупа ППУ активно применяется в химической промышленности, а также в системах холодного и горячего водоснабжения. Экологичность пенополиуретана позволяет использовать данный материал в детских учреждениях, а также в медицинской и пищевой промышленности.

Данная теплоизоляция труб позволяет доставить рабочую среду до места назначения с минимальными изменениями, а также значительно сэкономить средства поставщика тепла.

Одним из основных преимуществ скорлупы ППУ является простота монтажа. Её можно устанавливать двумя способами. Особенность первого метода заключается в применении специального клея, который наносится на внутреннюю поверхность скорлупы. Плотное прилегание к трубе обеспечивает герметичность и минимальные потери тепла. Сверху скорлупа ППУ фиксируется бандажом или стяжками.

Второй способ монтажа более быстрый. Теплоизоляция труб выполняется без использования клея. Пенополиуретан фиксируется только снаружи с помощью металлических или пластиковых хомутов. Данный метод обеспечивает быстрый доступ к любому участку трубопровода и позволяет использовать скорлупу ППУ многократно.

Виды скорлупы ППУ

Скорлупа ППУ

Существует несколько видов скорлупы, которые применяются для теплоизоляции труб в различных условиях:

  • Изоляция ППУ со стеклопластиковым покрытием;
  • Утеплитель с покрытием из картона, пропитанного битумом; с покрытием из фольги;
  • Утеплитель, облеченный в оцинкованный лист.

Первые два типа теплоизоляции труб применяются в подземных системах. Стеклопластик обеспечивает надежную защиту от механических повреждений и устойчивость трубопровода к воздействию коррозии и блуждающих токов. Покрытие из битума практически не поглощает влагу и имеет неплохой запас прочности. Этот вид скорлупы ППУ является наиболее экономичным типом скорлупы.

Фольгированный и оцинкованный утеплитель используются для теплоизоляции труб воздушных сетей. Оба покрытия защищают пенополиуретан от воздействия ультрафиолетовых лучей и выдерживают высокие температуры.

Оцинкованная оболочка отлично защищает изоляцию от механических повреждений. Преимущество данного типа скорлупы – простой монтаж и возможность неоднократного применения.

Преимущества

Помимо отличной степени изоляции и удобства монтажа скорлупа ППУ имеет и другие преимущества:

  • Низкая стоимость;
  • Длительный срок службы;
  • Отличная парозащита и гидроизоляция;
  • Экологически чистый материал;
  • Более высокая устойчивость к механическим повреждениям, в отличие от других изоляционных материалов.

Парозащита и гидроизоляция препятствует возникновению коррозии и плесени. Все приведенные выше преимущества позволяют использовать скорлупу ППУ в различных отраслях. А поскольку она не требует обслуживания, и срок ее эксплуатации достигает 35 лет, поставщикам данная теплоизоляция труб не причинит никаких проблем долгие годы.

Теплоизоляция труб с помощью скорлупы ППУ – это просто, недорого, надежно и долговечно!

Рекомендации по монтажу скорлуп ППУ

Мы поставляем следующие материалы и системы — кликните на нужный

Скорлупа ППУ представляет собой жесткие цилиндры, полуцилиндры или сегменты длиной обычно 1000 мм, толщиной от 30 мм, предназначенные для теплоизоляции трубопроводов с температурой теплоносителя до +120ºС, нефтепроводов, газопроводов и др. Возможно изготовление скорлуп с защитным покрытием из фольги, стеклопластика, оцинкованного металла и иного покрывного материала.

Более дорогие варианты идут с продольными и поперечными замками, дешевые идут просто с плоскими гранями без замков. Фото замков ниже на фото

Нужно учитывтаь нюансы монтажа: Жесткие! это значит, что у Вас не получиться как с цилиндрами из каменной ваты — поджать цилиндр где то на сварном стыке. Если Сварной стык толстый и попадет на середину скорлупы — край скорлупы может оттопыриться на 5-10мм. Все неровности мещающие монтажу нужно будет вырезать из скорлупы (вычищать) чтобы не препятствовали плотному прилеганию.

Перед монтажом скорлуп на трубопровод, необходимо провести мероприятия по подготовке поверхности трубы, она должна быть очищена от загрязнений, окалины и ржавчины, обезжирена и загрунтована.

Методы монтажа скорлуп:

Одним из несомненных конкурентных преимуществ скорлупы ППУ является простота ее монтажа. Однако при всей простоте процесса утепления трубопроводов, рекомендуется учитывать следующие рекомендации:

1) Монтаж скорлуп ППУ может производится в любое время года при условии отсутствия атмосферных осадков;

Труба должна быть сухая! — Если влага попадет под скорлупу ППУ — то вызовет множественные коррозии как в парнике — пример на фото:

ППу скорлупа коррозия трубы

ППУ скорлупы коррозия трубы

2) Перед монтажом скорлуп ППУ необходимо обработать поверхность изолируемой трубы антикоррозионной грунтовкой. Грунт должен высохнуть!

3) При стыковке полуцилиндров и самих скорлуп между собой необходимо промазывать стыки однокомпонентным полиуретановым клеем для обеспечения наилучшей гидроизоляции. Клей наносится на одну из поверхностей, далее клеевая поверхность обрабатывается распыляемой водой. После этого производится монтаж скорлуп с технологической фиксацией, в течение одних суток, при помощи бандажей. Расход клея не более 300 г/м².Скорлупа надежно закреплена, соединение бесшовное, не разъемное;

4)Быстрый монтаж путем крепления скорлуп на трубе пластиковыми стяжками, металлическими лентами, вязальной проволокой. Доступ к поврежденным трубам, свищам и трещинам, возможность многоразового использования. Стягивать цилиндры можно как обычными пластиковыми хомутами вручную, так и специальной полипропиленовой лентой (12 и 19 мм) с использованием пластиковых либо металлических замков. В последнем случае необходимо специальное устройство – натяжитель.

5)Для фольгированных скорлуп после завершения монтажа рекомендуется проклеить места стыковки продольных и поперечных замков фольгированным скотчем. Важно! Фольгированные скорлупы можно использовать без дополнительного покровного слоя только в помещение. Согласно СП 61.13330.2012 на улице ВСЕГДА нужно делать защитный покровный слой — оцинковку или Рулонный стеклопластик РСТ или Стеклофольматкань

Вот так выглядят комплектующие для монтажа:

1 — антикоррозионная грунтовка. 2 — лента полипропиленовая. 3 — натяжитель для ленты. 4 — металлический замок (для ленты 19 мм). 5 — пластиковые пряжки (для ленты 12 мм). 6 — полиуретановый однокомпонентный клей например ВИПОЛ ПК-200. 7 — скотч армированный

Защита от внешних факторов.

ППУ нельзя оставлять под действиеем солнечных ( ультрафиолетовых) лучей. Для качественной защиты пенополиуретана от воздействия ультрафиолетового излучения и атмосферных осадков поверхность скорлуп необходимо закрывать, нанося на поверхность полимерные полиуретановые мастики или оцинкованные кожухи, стеклоткани, стеклопластики. Более подробно о типах покрытий можете посмотреть в нашем разделе сайта "Покровный слой и комплектация".

При теплоизоляции скорлупами трубопроводов проложенных в каналах, обязательно выполнить качественную гидроизоляцию смонтированных скорлуп.

Преимущества скорлуп ППУ.

  • Быстрый монтаж ППУ скорлуп на трубе (двое рабочих за смену могут заизолировать не менее 300 метров трубопровода, не имея специальных навыков, материал абсолютно безвреден);
  • Возможность круглогодичного монтажа;
  • Возможность многоразового использования ППУ скорлуп;
  • Быстрый доступ к поврежденным трубам — свищам и трещинам;
  • Большой срок эксплуатации;
  • Скорлупы незаменимы при дефиците пространства и невозможности использования толстого слоя изоляции;
  • Эстетичный внешний вид, в том числе с покрывным слоем, прочно связанным с ППУ.

По всем техническим вопросам, а также возможным поставкам, Вы можете обращаться к нашим специалистам по телефону 8-900-966-0-777 или пришлите заявку на почту : manager@Energo-Izol.ru

Рекомендации по работе с полиуретановым клеем

Полиуретановый клей является однокомпонентным, не содержит растворителей, отверждается влагой воздуха. При контакте с влагой клей образует вспененную постепенно твердеющую массу, заполняющую узкие щели и зазоры с одновременным склеиванием контактирующих поверхностей. Клей в состоянии поставки наносится распылением, кистью или валиком.

Область применения:

  • Склеивание пенополиуретановых скорлуп между собой. Герметизация продольных и диаметральных стыков скорлуп. Клей в состоянии поставки наносится на продольные и диаметральные стыки одной из скорлуп и далее обрабатывается распыляемой водой. После этого производится монтаж скорлуп с механическим креплением при помощи бандажей. Лучше наносить клей только на стыки скорлуп. Расход клея не более 300 г/кв.м.
  • Склеивание пенополистирола и вспененного ПВХ в производстве сэндвич-панелей.
  • Склеивание комбинированных плит из минваты, ППС, ПВХ, ППУ для увеличения толщины заготовок и получения комбинированных плит.

Обращение, упаковка и хранение клеев

Продукт необходимо оберегать от попадания влаги и хранить в плотно закрытой упаковке, не допуская контакта с окружающей средой. Клей поставляется в металлических барабанах по 20 кг и металлических бочках по 200 кг. Гарантийный срок хранения в оригинальной нераспечатанной упаковке при температуре 10-25 ºС составляет не менее 3 месяцев, срок хранения увеличивается при хранении при температурах 2-10 ºС. После вскрытия тары она должна быть как можно быстрее вновь плотно закрыта.

Техника безопасности

При работе полиуретановым с клеем В необходимо принимать стандартные методы защиты работающего, применяемые при работе с изоцианатами: использовать местные отсосы, защищать органы дыхания респиратором, пользоваться спецодеждой и защитными очками.

Особенности работы в зимнее время

Хранение клея при пониженных температурах не приводит к потере его клеящей способности, но приводит к существенному увеличению вязкости.

Оптимальной рабочей температурой клея при переработке является диапазон 20-25 ºС.

Лучше не разогревать бочку каждый раз, а разогрев один раз разлить клей в плотную, герметичную тару (канистры, бочонки), которые хранят перед использованием в теплом помещении. Применение открытого огня не допустимо. Для поддержания клея в диапазоне рабочих температур целесообразно емкость с клеем поместить в термос. Клей не разогревать выше 40 ºС. При нанесении клея на горячую поверхность (до 80 ºС) увеличивается скорость отверждения клея и увеличивается адгезия клеевой массы (вследствие высокой температуры).

Советы по выбору и монтажу скорлупы ППУ

Самый распространенный тип ППУ изоляции – это скорлупа в виде двух полуцилиндров. Полуцилиндры имеют пазы по краям для надежной стыковки деталей между собой. В конструкции элементов предусмотрена максимальная защита от теплопотерь в области «мостов холода».

Тепловая изоляция в разрезе

Данное изображение наглядно демонстрирует, как выглядит тепловая изоляция в разрезе трубы и на ее продольной части

Сегменты изоляции и диаметры труб

Скорлупа ППУ может состоять не только из двух сегментов, хотя это и самый распространенный вариант. Число сегментов теплоизоляции зависит от диаметра трубопровода, для которого она предназначена.

Трубы диаметром до 720 мм обшиваются скорлупой из двух полуцилиндров.

Скорлупа из двух полуцилиндров

Скорлупа ППУ на трубы диаметром 720 мм и 820 мм состоит уже из 3 частей.

Теплоизоляция для труб диаметром 1020 мм и более выпускается 4-х сегментной.

Теплоизоляция для труб, четыре сегмента

Советы по монтажу скорлупы ППУ

Перед монтажом теплоизоляции, рекомендуется произвести зачистку покрываемой поверхности от коррозии и провести мероприятия по предотвращению появления на поверхности труб конденсата.

Использование безрастворительных грунтовок и/или мастик, наносимых на поверхность трубопровода под термоизоляцию, способствует максимальной стыковке обшивки с поверхностью. Тепловые сети, обработанные антикоррозионными растворами, служат в несколько раз дольше.

Теплоизоляция начинается с отвода. Укладка сегментов производится по верхней части трубы с обязательной стыковкой в торцевом замке. Нижняя часть обшивается ППУ элементами после укладки скорлупы по верхней горизонтали. Стыковка деталей с верхним слоем осуществляется по продольным замкам.

Перед окончательным креплением одного сегмента к другому необходимо осуществить примерку. Если обшиваемая поверхность имеет выступающие крепежные элементы, крупные сварные швы или форму отличную от цилиндрической – производится подгонка скорлупы ножом, ножовкой и наждачной бумагой.

Укладка скорлупы в шахматном порядке

Скорлупы нижнего слоя рекомендуется смещать на половину длины (укладка в шахматном порядке). Тепловая изоляция, установленная таким образом, имеет высокую прочность и помогает полностью избежать прямых теплопотерь. Оборудование трубопровода скорлупами, состоящими не из двух, а из трех сегментов осуществляется аналогично. Два нижних слоя монтируются стык в стык, а верхний со смещением в полшага.

Наилучшим вариантом крепления скорлупы будет её монтаж с одновременным применением хомутов и клея Спантан-1К, герметизирующего стыки. При этом возможен монтаж только хомутами или только на клей Спантан-1К.

Клей для скорлупы Спантан-1К

Следует учитывать, что фиксация скорлупы только хомутами позволит с легкостью произвести её демонтаж в будущем в случае необходимости. Если скорлупа склеена, то для демонтажа придется дополнительно осуществить разрез клеевого шва ножом.

Клеевое соединение герметично и уменьшает теплопотери. Расход клея Спантан-1К – один тюбик 250 г. на 10 погонных метров. Клей наносят по всей длине пазов, а схватывается он примерно через час после нанесения.

В качестве временных (до застывания клея) или постоянных фиксирующих элементов могут выступать:

  1. полиамидные, полиэтиленовые хомуты;
  2. хомут ленточный с зажимом для хомутов;
  3. стяжки стальные;
  4. лента монтажная из нержавеющей стали со скрепами;
  5. металлическая, полипропиленовая, полиэтиленовая, стеклотканевая и др. виды лент;
  6. армированный скотч;
  7. вязальная проволока;
  8. веревка.

Теплоизоляция поворотов и тройников

Теплоизоляция прямых участков трубопровода не вызывает никаких трудностей, труба без изгибов легко утепляется прямыми полуцилиндрами.

Для утепления поворотных участков труб применяются изготовленные промышленным способом отводы. Как правило, отвод представляет из себя поворотное звено на 90 градусов (угол или колено), которое также состоит из двух пенополиуретановых половинок.

Отвод на поворотное звено трубы

Если угол поворота трубы меньше 90 градусов, то монтажник ножовкой отпиливает лишнюю часть от стандартного отвода на 90 градусов и получает отвод на требуемый поворот.

Если угол трубы тупой, т.е. больше 90 градусов, то можно воспользоваться промышленной заготовкой и получить нужный отвод.

Сделать отвод на необходимый угол монтажных может и самостоятельно из прямых скорлуп. Для этого прямые участки скорлупы распиливаются под 45 градусов или иным углом и склеиваются клеем.

Теплоизоляционные элементы на различные тройники и разветвления промышленным способом не изготавливаются. Это обусловлено большим разнообразием возможных тройников, переходов, ответвлений. Для утепления таких участков теплоизолирующие элементы монтажник изготавливает самостоятельно из прямых полуцилиндров.

Для наиболее надежного склеивания частей тройника рекомендуется применять пенополиуретановый клей Спантан-1К. Его структура после застывания очень близка к структуре самой скорлупы. Проклеенный стык получается герметичным.

Скорлупа с покрытием и без

Скорлупа ППУ призвана защищать трубопровод от теплопотерь. Чтобы скорлупа сама не страдала от воздействия солнечных лучей, её выпускают в облицовке. Самые распространенные виды облицованной скорлупы – это скорлупа в фольге и стеклопластике.

Фольгированная ППУ скорлупа

При утеплении трубы подземной прокладки, обходятся скорлупой без какой-либо облицовки.

Скорлупа в стеклопластике

Если же, при утеплении наружного трубопровода, теплоизоляцию необходимо защитить и от механических повреждений, то её закрывают металлическим кожухом.

Металлический кожух

Металлические кожуха рекомендуем приобретать у одного производителя сразу вместе со скорлупой. Наличие облицовки (фольги или стеклопластика) на скорлупе укрываемой кожухом не будет играть никакой роли. В этом случае, по экономическим соображениям, следует применять скорлупу без облицовки.

Скорлупа для теплоизоляции без облицовки

Купить теплоизоляцию для трубопровода

Мы производим скорлупу ППУ и все необходимое для её монтажа на тепловые сети: пенополиуретановый клей, хомуты, оцинкованные кожуха. Скорлупу и поворотные звенья (отводы) изготавливаем без покрытия и с покрытием из стеклопластика или фольги (армофол).

Мы всегда рады помочь с выбором и проконсультировать по выпускаемой продукции.

голоса
Рейтинг статьи
Читайте так же:
Виды и технические характеристики котлов Лемакс
Ссылка на основную публикацию
